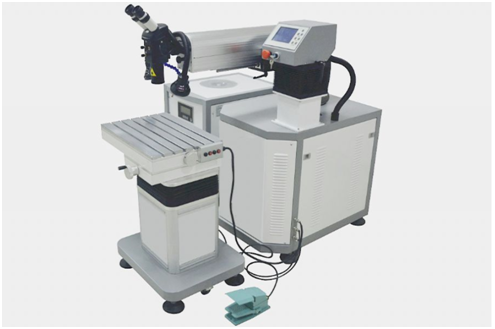

激光焊接機有時候可能會出現零件松動或者移位的現象，因此我們應該定期對光路進行調整。調光還是很復雜的，有很多影響光路的原件，下面就由小編為您介紹一下激光焊接機如何調光以及保養技巧。

一、激光焊接機調光方法

1、檢查基準光源

　　紅色的半導體激光是整個光路的基準，必須確保其準確性。
　　
　　用一個簡易的高度規檢查紅光是否與光具座導軌頂面平行，并處于光具座兩條導軌間的中心線上，出現偏差時，通過6個緊固螺釘進行調整。調整好后再檢查一遍所以螺釘是否完全擰緊。

2、調整輸出鏡(輸出介質膜片)位置

　　調整輸出鏡前，應將裝有YAG棒的聚光腔拿開，避免因光路中YAG棒的折射偏差影響調整的準確性。
　　
　　輸出介質膜片的準確位置應該是使紅光位于其中心位置并能將紅光完全反射回紅光的出射孔，否則應通過膜片架的旋鈕進行仔細調整。調整完后膜片加調節旋鈕的鎖緊圈應完全鎖緊，確保其位置的穩定性，再次進行檢查，反射光位置是否在原位。

3、檢查YAG棒的安裝位置

　　用透明膠紙分別貼在YAG棒套的兩端，觀察紅光光斑是否在兩個棒套管的正中間位置，如有偏差，可通過調整聚光腔的位置加以修正。
　　
　　YAG棒的反射光位置，應與紅光的出射孔重合，如果沒有重合，應在兼顧紅光盡可能保持在棒套管中心位置的前提下調整聚光腔的位置，使反射光盡量與出射孔靠攏，與出射孔的偏差應小于1mm。

4．調整全反鏡(全反介質膜片)位置

　　（1）紅光應在介質膜片的中間位置，否則，應立即調整介質膜片架的安裝位置使紅光在介質膜片的中心。
　　
　　（2）粗調介質膜片架旋鈕，使紅光反射回出射孔。
　　
　?。?）開啟激光，200A左右，脈寬調整到約2ms，重復頻率調整到0Hz，踩一下腳踏開關使脈沖氙燈閃光，此時用完全暴光的全黑像紙放在輸出鏡前，可以觀察到有激光輸出，反復調整膜片架的兩個旋鈕，使輸出光斑圓且均勻，然后逐漸降低電流至120A左右，進一步反復仔細地微調旋鈕，盡可能使打到像紙上的光斑圓且部分集中在光斑中心。
　　
　?。?）檢查激光與紅光是否重合，將像紙固定在激光輸出鏡的前端并盡量遠離輸出鏡的位置，發出一個激光脈沖，觀察像紙上的光斑中心是否與紅光中心重合，如不重合，可以微調輸出鏡和全反鏡，使光斑與紅光重合，然后再將像紙固定在離激光器輸出鏡800~1000mm的地方，再次檢查光斑是否與紅光重合。如能較好地重合，激光器即調整到了狀態。
　　
　?。?）鎖緊各個調節旋鈕，再一次檢查像紙上的光斑是否良好，是否與紅光同軸。否則應重新調整。

5、檢查光閘的位置

人工旋轉反射鏡片支架，將光閘推至擋光位置，觀察紅光是否在鏡片的中間，其反射光是否處于光束終止器中心的吸收錐體上，如位置不正確可稍加調整，，應特別注意仔細檢查一下光閘反射鏡片是否清潔，受污染的鏡片在使用中很快會炸裂。至此激光焊接機的部分調整工作完畢。

二、激光焊接機保養技巧

1、正常檢查光學組件

　　設備運行一段時間就應該對易損壞和重要部件進行檢查，一般持續兩周或者一個周期工作后，開機前應該光路中的組件YAG棒、介質膜片和鏡頭保護玻璃等部件進行檢查，再確保光學部件沒有灰塵污染和霉變等污染。一旦出現異?，F(xiàn)象，應及時處理，避免開機后損壞光學原件。

2、檢查激光光束

　　定期使用激光調光紙檢查激光輸出光斑，如果光斑不均勻或能量下降，則需要調整光學器件的諧振腔，對光斑進行微調，以保證激光光束質量。

3、激光焊接機工作環境要求

　　（1）設備在正常環境下可以正常運轉，一旦遇到特殊環境，需注意設備在這種環境下是否可以正常運行以及注意事項。例如：在高溫或者潮濕環境中，焊槍激光器必須注意冷卻水管的狀態，管道不應該出現凝露現象，凝露會導致激光焊接機損壞，輸出功率下降，嚴重時無法發光。出現凝露后，應開機后先預熱一會再使用機器
　　
　?。?）設備處于正常環境下，應注意觀察制冷系統鈦管上是否有結霜，如果出現結霜現象，注意制冷系統中氟利昂是否不足，應立即請相關工作人員進行補充，檢查有無滲漏。

4、激光焊接機清洗

　?。?）每次開機工作前，先清理地面，保持地面干燥清潔。確保機器殼外表面、觀察系統、工作臺面無雜物和清潔。保護鏡片必須保持清潔。
　　
　　（2）定期拆卸清洗冷水機防塵網，清理冷水機冷凝器上的灰塵。

　　以上就是激光焊接機如何調光及保養技巧的介紹，除了嚴格按照要求進行調光以外，還應注意機器后期的保養維護，這樣可以有效的延長機器使用壽命。希望對大家有所幫助，如有需求歡迎致電或留言咨詢。
